| Studerende: |
Thyge Pilgaard og Jonathan Glud |
| Hovedvejleder: |
Jan Karlshøj, lektor, DTU Byg |
| Medvejleder: |
Finn Larsen, Ph.d.-studerende, DTU Byg |
| Projekttype: |
Kandidatspeciale |
| Projektperiode: |
September 2009 - Februar 2010 |
| ECTS-point: |
30 |
Download rapporten (6MB)

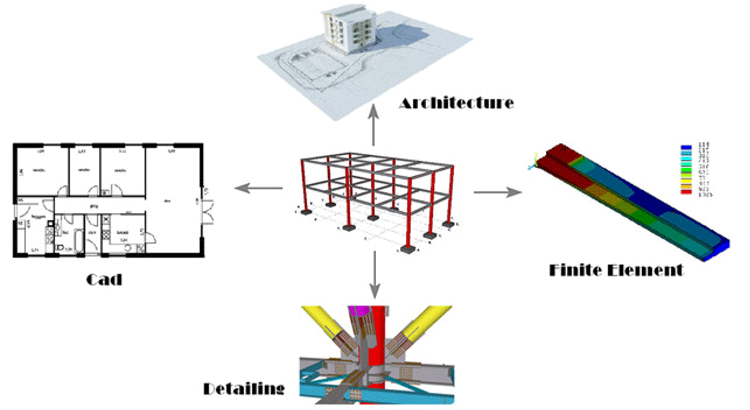

Projektet omfatter en række anvendelsesbaserede beregningseksempler i projekteringsfasen, hvor brugen af BIM og EDB værktøj er implementeret. I eksemplerne bliver det blive belyst, hvorledes en optimering af det projekterende arbejde, og især set fra konstruktionsingeniørens side, kan optimeres ved at integrere 3d modeller med FEM programmer. Derudover bliver det belyst, hvorledes den mere generelle brug af Bygnings Informations Modeller kan udnyttes mht. tegningsudtrækning, detaljeringer og renderinger.
Projektet er opbygget på følgende måde.
- Gennemgang af BIM-værktøj anvendt; her Revit Structure 2010
- Test på linket overførsel; her mellem Revit Structure 2010 og Robot Structural Analysis 2010
- Statisk projekterings rapport, hvor BIM modellen og integreringen mellem FEM-programmet anvendes til dimensionering af bærende dele af kontruktionen.
Hovedkonklusionen fra projektet er, at integreringen mellem 3d-modeller og FEM-programmer, efterhånden er et veludviklet arbejdsredskab som konstruktionsingeniøren med fordel kan anvende. Der er dog stadig visse dele af det direkte link, der kan forbedres og merudvikles for at give de mest optimale overførsler mellem 3d modelleringsprogrammer og analystiske FEM programmer. Om integreringen er en økonomisk gevinst for de rådgivende firmaer er svært at spå om, men der helt sikkert perspektiver som tegner lyst på lidt længere sigt. For at kunne give en endelig konklusion på dette område, vil det være nødvendigt at udføre en nærmere analyse af alle de faktorer, som spiller ind ved opstarten af nye projekter, hvor både 3d modelleringer og FEM-analyser, er en nødvendighed.
